SmartStage™ Z-50 纳米定位位移台
    发布时间: 2024-07-18 11:32

SmartStage™ Z-50S 纳米定位位移台为 Z 轴位移台应用提供了行程距离和精度的独特组合。
SmartStage™ Z-50S 纳米定位位移台的优势：
恒力平衡装置适用于各种质量(600 g-3,800 g)
50 mm行程
控制系统内置；一线连接
5 nm分辨率
0.8 μm双向重复定位精度
易于开发设计
高性价比

规格



行程

50

位置反馈–编码器分辨率*

5 nm

精度(2σ,μm)*1

10

双向重复定位精度(2σ,μm)

0.8

归位重复定位精度(μm)

1

最小移动量(nm)

100

保持稳定性(±nm)

30

负载能力(kg)*2

3.8

最大加速度(m/s2)*3

10

最大速度(m/s)*3

0.6

平整度和直线度(μm TIR)*4

3

总质量(单轴)(kg)

0.8

偏摆(μrad)

150

正交性(μrad)

<=50


* 其他分辨率可用，有关选项，请联系我们


*1 精度应用了 2 点倾斜校正

*2 对于超过 3.8 kg的负载，请联系我们

*3 最大加速度和速度取决于分辨率和负载

*4 线性平台必须安装在平坦的表面上


产品说明


SmartStage™ Z-50 纳米定位位移台利用经过验证的 SmartStage Linear 紧凑架构及其为高性能显微镜和生命科学仪器选择的精确运动解决方案功能，现在可为您的 Z 平台/聚焦应用提供广泛的行程范围。

轻松的设计集成：利用内置的控制器，为您的阶段利用通用架构，同时减少零件数量、尺寸和复杂性，并通过每个位移台的单个电缆连接提供服务。


集成解决方案：

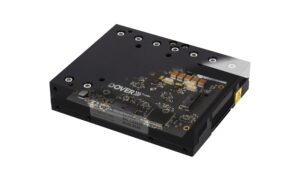

  • 通过将编码器、插值器、驱动器和运动控制器电子设备全部集成在平台内，SmartStage™ Z-50 纳米定位位移台能够实现高定位稳定性，并避免因外部布线、接地不良以及其他对反馈信号的不利影响而引入的噪声误差。

  • SmartStage XY 和 SmartStage™ Z-50 纳米定位位移台组合系统为您的应用提供集成控制解决方案。

  • 利用 X、Y 和 Z 位移台之间的通用 API 简化软件架构。



纳米定位位移台选项：


  • 可提供重量范围为 600 - 3,800 g 的平衡装置选项。

  • 对于超出这些标准范围的特殊情况，请联系我们。


应用领域


该产品是需要大行程范围聚焦/Z 轴位移台应用的首选，同时还能快速、精确地定位大质量块。

我们已经交付了数千台纳米定位位移台，支持的应用包括：


  • 新一代测序(NGS)

  •  数字细胞形态

  • 自动化数字病理学

  • 光学计量仪器

  • 半导体和纳米技术成像

  • 数码显微镜

  • 高内涵成像

  • 自动细胞计数


协调运动


  • 用户定义的配置文件模式 (UDP) 允许平台使用辅助输入来协调运动。平台可以由另一个轴或外部源驱动，以遵循基于输入的定义的运动曲线。
